利用 Charles 代理开启远程调试

Created on: 2017-12-0611 min read

背景

最近工作的时候遇到一个很蛋疼的需求

需要调试原生 APP 中的 webview 里的页面

由于编译生成的测试 APP 中的 webview 指向的 url 是正式的服务器，比如：https://abc.com

为了远程调试这个 webview 中的页面，我们不可能每次都去更改 url 的指向来实现本地测试

再加上现在 Apple 规定 IOS 应用的数据传输都必须使用 HTTPS 协议

所以即使我们将 webview 指向的 url 更改为本地的测试服务器，也无法通过验证

所以我们需要搭建本地的 HTTPS 服务器，然后再利用代理的方式将 webview 的请求代理至我们本地的 HTTPS 测试服务器

那么怎么样使用代理服务器呢？原理又是什么呢？

Charles 与代理

Charles 是一款用于网络抓包、监控及代理的工具

原理

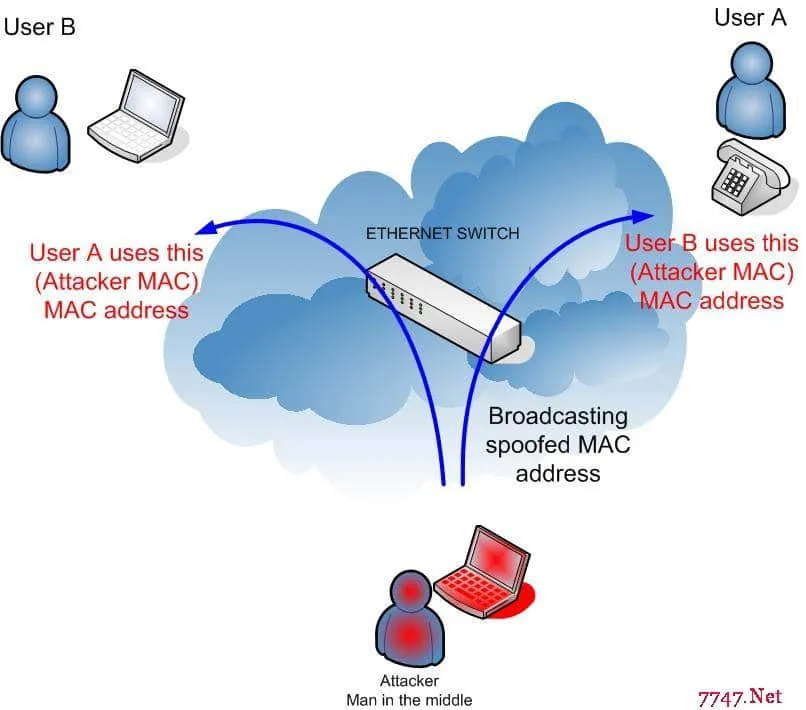

用 Charles 实现抓包其实就是利用了中间人技术，对，就是我们谈论的中间人攻击

Charles 会生成自己的 HTTPS 证书，然后和请求方 (比方说 webview) 建立 HTTPS 连接，然后将 webview 的请求，全部转发到本地的服务器

本地的服务器返回结果之后，Charles 再将请求转发回请求方

这个过程中，Charles 可以拦截甚至篡改对本地服务器的请求，而请求方却一无所知

对请求方来说，它只是简单地向 Charles 发起请求，而 Charles 在背后干了什么，请求方则无从得知

中间人也就是这个原理，用户请求的是假的服务器，但是自己却不知道自己请求了假的服务器

Charles 的使用

Charles 的安装和配置，这里就不赘述了，可以参考这篇文章

主要讲一下 Charles 使用的流程：

在电脑上安装好 Charles 的根证书并设置为信任
在手机 wifi 的设置中设置代理，代理地址为 Charles 映射的代理地址，默认是 8888 端口
给手机安装 Charles 提供的证书 (需要手机连接上同一网段的 wifi，最好是电脑自己发射的热点)
在 Charles 客户端开启对电脑网络的代理，这样通过电脑的所有网络请求都能被 Charles 抓到
在 Charles 客户端开启对 SSL 的代理，可以只代理特定请求，也可以代理全部请求，这样就可以抓到 HTTPS 的包

手机连接 wifi 并配置了代理服务器之后，手机上所有的请求会经过 Charles 的代理服务器

这样我们就可以利用 Charles 来对请求转发、调试、甚至篡改请求数据

搭建本地 HTTPS 服务器

为什么还要搭建一个 HTTPS 服务器呢？

因为一般来说本地的测试服务器都是 HTTP 协议的，但是 IOS webview 必须要求访问 https 协议的服务

通常本地的测试服务器是很难去专门打造成 HTTPS 协议的

所以我们只能再搭建一个本地的 HTTPS 服务器，然后用这个服务器来转发来自 webview 的请求到本地测试服务器

相当于又做了一次代理，虽然有点绕，但是能够解决必须使用 HTTPS 的问题

当然如果你不需要走 HTTPS 的路线，那么久简单多了，直接通过 Charles 的端口转发即可

端口转发

首先，先来说说直接用 Charles 转发 HTTP 请求

正如最开头所说，假如你的 webview 指向的 url 已经固定了，假设这个 url 为 abc.com

在手机连接了 wifi 并设置了代理，Charles 客户端也已经运行并且能够抓到请求了之后

你需要做两件事情：

更改本地 hosts 文件
设置端口转发

更改本地 hosts 文件是为了让 abc.com 映射到我们的本地的地址，比如：

# hosts
127.0.0.1 abc.com

这样手机在访问 abc.com 及其子域名的时候，就会自动访问我们本机的地址

一般来说，线上的 url 也是不会带端口号的，所以我们必须要将端口进行映射

假如你的本地测试服务器就运行在 80 端口，那就没必要做映射了，HTTP 协议默认访问的就是 80 端口

但是，我们经常面对的情况就是，80 端口已经被占用了

所以我们需要把 80 端口的请求全部转发到别的端口，比如：本地测试服务器的运行端口就是 8080，那就转发到 8080

这样，webview 经过 Charles 代理之后，访问 abc.com 就会映射为 127.0.0.1:8080

端口转发的方法有很多，可以直接利用 Charles 的端口转发，也可以使用命令行工具：

Mac/Linux 请按照这篇文章设置
Windows 请按照这篇文章设置
Charles 直接端口转发，请打开 Proxy 菜单下的 Port-forwarding 进行设置

HTTPS 请求的默认 443 端口也可能被占用，使用同样的端口转发即可解决

利用 Node.js 快速搭建 HTTPS 代理服务器

前面说完了 HTTP 请求的代理，那么我们现在来谈谈棘手的 HTTPS 代理

比单纯的 HTTP 请求要再多一层代理的步骤

之前说到要搭建本地 HTTPS 代理服务器，可以使用 Nginx 也可以使用 Node.js

对于前端开发人员来说，Node.js 更熟悉也更简单，根本不需要多余的配置

const httpProxy = require('http-proxy');
const fs = require('fs');

// 配置好证书和密钥
const options = {
  key: fs.readFileSync('./cert/hiido.key'),
  cert: fs.readFileSync('./cert/hiido.crt'),
};

httpProxy
  .createProxyServer({
    target: {
      host: '127.0.0.1',
      port: 8080,
    },
    ssl: options,
  })
  .listen(8443);

利用 http-proxy 这个第三方模块，我们就可以通过短短几行代码就实现一个简单的 HTTPS 代理服务器

**重点注意的是：**一定要配置好 HTTPS 所使用的证书和密钥，并且一定是要通过 CA 认证的证书才行

绝对不能使用自签名的证书，不然请求会被浏览器 (webview) 拦截

比如你访问的 url 为 https://abc.com，你的本地 HTTPS 服务器配置的证书也必须是对应 abc.com 的认证证书

这样我们就可以将 https://abc.com 的请求转发到本地 127.0.0.1:8080 的测试服务器了

我们在 8443 监听这个 HTTPS 服务器是因为 443 端口被占用了，并且已经向之前提到的那样做了端口转发

那么所有访问本地 443 端口的请求都会被成功转发到 8443 端口，然后再转发至 8080 端口

但是对于请求方 (webview) 来说，它只知道通过 HTTPS 访问到了正确的服务，而并不了解背后复杂的转发机制

注意事项及要点

charles 必须在本地安装好证书并且信任证书，以及在手机上安装证书并且信任
本地的代理服务器必须走 HTTPS 协议，否则无法在 IOS 上访问
本地的代理服务器的证书必须要是经过 CA 认证的，不能使用自签名的证书
本地测试服务器中页面的静态资源及请求的路径，不能为绝对路径，比如 http://js/v/jquery.min.js，这样会导致代理服务器请求失败，因为 HTTPS 服务无法混入 HTTP 服务，浏览器将抛出 (MIX CONTENTS)[https://developer.mozilla.org/en-US/docs/Web/Security/Mixed_content] 错误。推荐使用相对路径的方式来请求资源，如果非要使用绝对路径，那么请使用相对协议 //domain/path/to/...，比如 //localhost/js/jquery.min.js，这样请求会自动根据当前网站的协议来访问，这样代理服务器的 HTTPS 请求就可以全部覆盖了。

总结

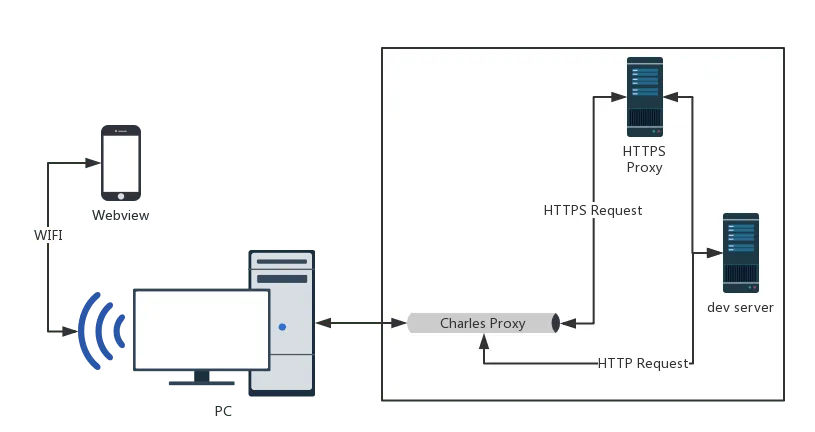

为了更好的说明整个应用的流程，我画了一张图来说明：

通过这个方式，我们就可以轻松地远程调试 webview 页面了
